Jopix HAM-10 (bande 10 m)

Le Jopix HAM-10 est une station radioamateur mobile multimode polyvalente pour la bande des 10 mètres avec une puissance de sortie de 40 W en FM, SSB et CW et de 12 W en AM, qui fonctionne dans la bande de fréquences de 28 000 à 29 700 MHz et prend en charge différents modes de transmission (FM, AM, USB, LSB, CW et PA), permettant une grande flexibilité dans les communications.

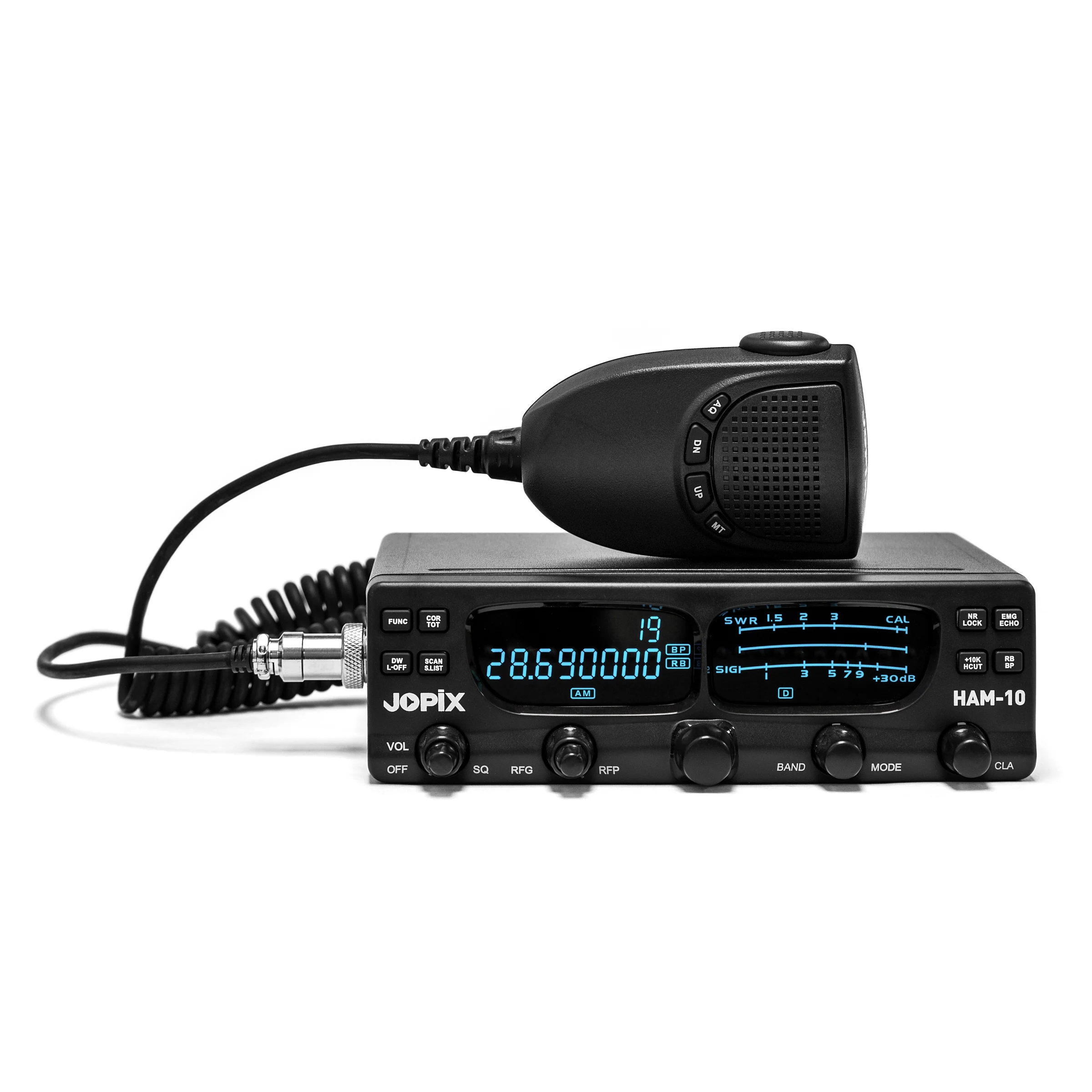

Avec son double écran LCD lumineux haute résolution offrant un choix de 7 couleurs d’affichage , le HAM-10 fournit instantanément des informations opérationnelles via des icônes et son affichage segmenté, telles que la fréquence , la bande et le mode de transmission , le numéro de canal, le niveau du signal RF, le TOS-mètre et les fonctions , etc. Ses boutons avant facilement accessibles permettent un fonctionnement efficace et précis de l’émetteur-récepteur.

L’ émetteur-récepteur Jopix HAM-10 offre des niveaux de puissance de sortie réglables de 4 W , 8 W et 40 W , permettant ainsi une adaptation aisée aux différentes conditions d’utilisation. Il propose également de nombreuses fonctions opérationnelles telles que : ASQ, ECHO, filtre passe-haut, bip, double veille, suppression du bruit, ANL, balayage, bip de confirmation de réception, LCR, réglage du gain du microphone , TalkBack, liste de balayage, TOT, réglage RFG numérique et A.-RFG , qui optimisent l’expérience utilisateur et garantissent une communication précise et fiable .

CARACTÉRISTIQUES ET FONCTIONS

• Double écran LCD avec indicateur de TOS, puissance du signal RF, affichage du canal et autres informations
• 7 couleurs d’affichage au choix
• Modes FM / AM / USB / LSB / CW / PA
• Technologie TCXO
• Étapes de fréquence sélectionnables
• Modes de fonctionnement multiples du CLARIFIER
• Fonction ECO
• Réglage du gain du microphone, du gain RF et de la puissance d’émission
• Fonction SCAN
• Fonction RB (Roger Beep)
• Fonction NB (filtre antibruit) / ANL (filtre de limitation automatique du bruit)
• Double DW (Écoute double)
• Alerte BIP
• Fonction de décalage de fréquence : +10 kHz
• Fonction TOT (minuterie de transmission)
• Fonction HI-CUT (filtre anti-distorsion vocale)
• Appel d’urgence
• Protection contre les ROS
• Protection contre les surtensions
• fonction de verrouillage du clavier
• Fonction SQ (Squelch)

SPÉCIFICATIONS TECHNIQUES

GÉNÉRAL:

• Gamme de fréquences : 28,000 – 29,700 MHz
• Groupes : A/B/C/D/E/F/G/H/I/J
• Nombre de canaux : 40 canaux par défaut dans chaque bande
• Contrôle de fréquence : Synthétisé par PLL
• Sauts de fréquence : 10 Hz / 100 Hz / 1 kHz / 5 kHz / 10 kHz / 100 kHz / 1 MHz
• Tolérance de fréquence : ±0,005 %
• Stabilité de fréquence : 0,001 %
• Température de fonctionnement : -10 °C à +50 °C
• Microphone : dynamique avec touches [PTT] / [UP] / [DN] et câble spiralé
• Tension d’alimentation : 13,8 Vcc
• Consommation : 5 A (émission en AM) / 9 A (BLU 30 W PEP) / 0,6 A (réception avec silencieux)
• Dimensions : 182 (longueur) x 175 (largeur) x 53 (hauteur) mm
• Poids : 1,5 kg

ÉMETTEUR:

• Puissance d’émission : 12 W (AM) / 40 W (FM/SSB/CW)
• Type de modulation : FM / AM / USB / LSB / CW
• Distorsion d’intermodulation : BLU : 3e ordre > -25 dB / 5e ordre > -35 dB
• Suppression de la porteuse SSB : 55 dB
• Bande latérale indésirable : 50 dB
• Réponse en fréquence : 450 – 2500 Hz (AM / FM)
• Impédance d’antenne : 50 Ω (asymétrique)

RÉCEPTEUR:

• Sensibilité (12 dB SINAD) : BLU : 0,25 µV pour 10 dB (S+N)/N. AM : 1,0 µV pour 10 dB (S+N)/N, FM : 1,0 µV pour 20 dB (S+N)/N (à une puissance de sortie audio supérieure à 1/2 W)
• Fréquences intermédiaires : AM/FM : 10,695 MHz (1re FI) / 455 kHz (2e FI). BLU : 10,695 MHz
• Sélectivité des canaux adjacents : 60 dB (AM/FM) / 70 dB (SSB)
• Gain du microphone : réglable à 45 dB
• Réduction automatique du bruit du microphone (AGC) : < 10 dB en sortie audio pour des entrées de 10 à 100 µV
• Squelch réglable : seuil < 0,5 µV
• Suppresseur de bruit : type RF, efficace en AM/FM et BLU
• Contrôle automatique du squelch (AM/FM) 0,5 µV
• Puissance de sortie audio : 3 W à 8 Ω
• Réponse en fréquence : 300 à 2800 Hz (AM/FM)
• Haut-parleur intégré : 8 Ω circulaire
• Haut-parleur externe (non fourni) : 8 Ω (désactive le haut-parleur interne lorsqu’il est connecté)

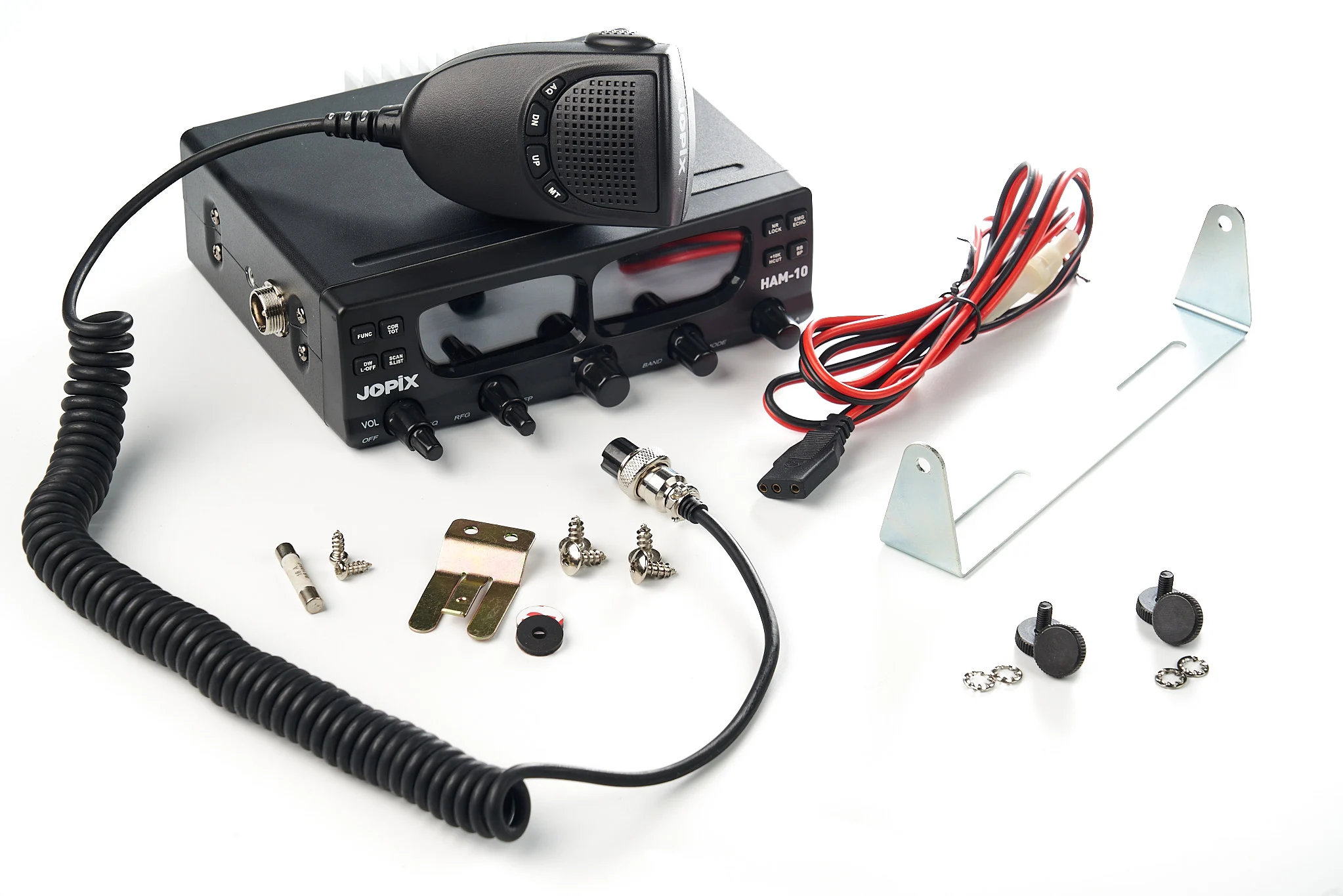

CONTENU

• Émetteur-récepteur Jopix HAM-10
• Câble d’alimentation CC avec porte-fusible

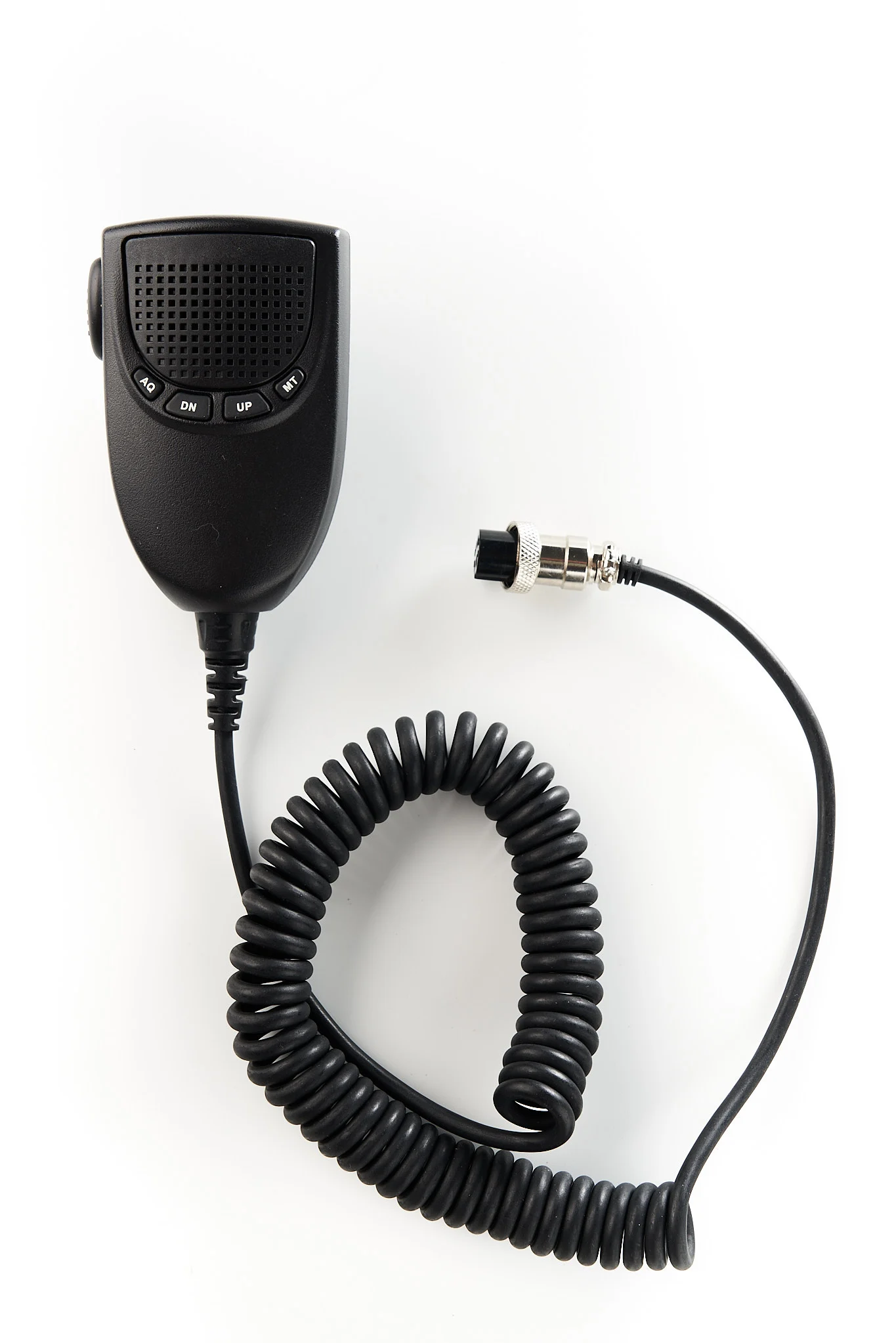

• Microphone dynamique
• support de montage pour véhicule
• Support de microphone
• Vis et rondelles
• vis de réglage
• Fusible de rechange (1) (15A. 250v)
• Manuel d’instructions en espagnol, anglais, français, portugais et allemand
